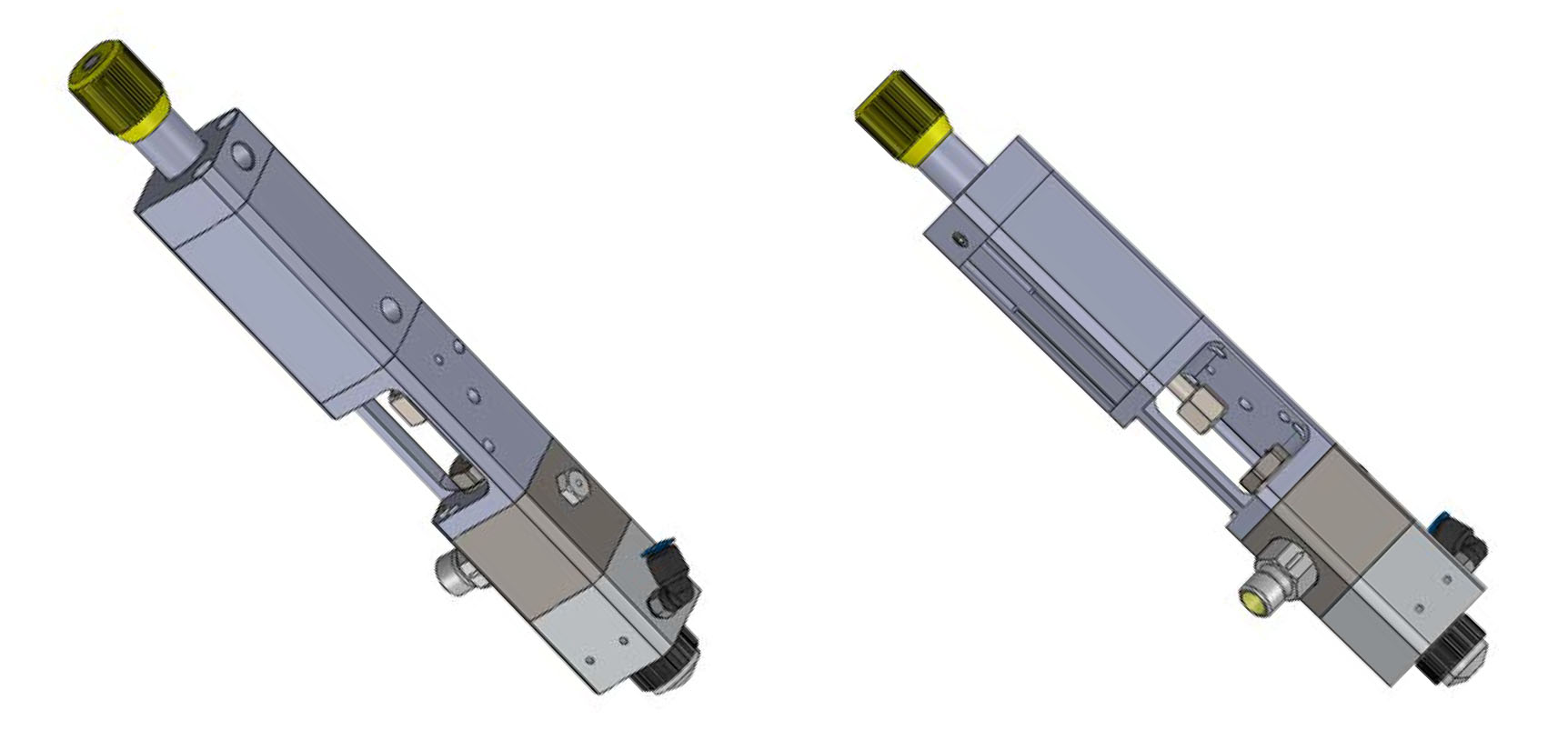

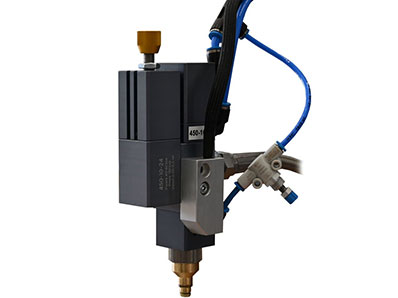

计量喷雾阀

       对于计量阀 450（腔室阀 450-10-73、450-10-75 以及针式计量阀 450-20-00）的产品线，我们开发了一种通用喷雾适配器，可以简单地将各种喷嘴，根据客户对喷雾模式的需求单独生产。我们解决方案的一大优势是无论环境条件如何，例如材料的温度、压力、时间和粘度，都具有高精度的剂量。这允许将微量的润滑剂准确地放置在您的设备上。可能的喷雾模式如下-前方15°、角度 45°/90°/135°和圆形 360°。喷嘴有各种长度和外径可供选择。内径可以是 0,3/0,5/0,8/1,0 毫米。
       加热、接近传感器、控制电磁阀 5/2 和用于喷射空气的电磁阀 3/2 可作为选项提供。
       特殊唇形密封件用于密封移动活塞，其使用寿命比标准O形圈长得多。所需的体积是通过在计量室上使用带有锁紧螺母的止动螺钉来设置的。

特征：

  ● 容积计量

  ● 注射尺寸（取决于型号） 0,003– 3,0 cm ³

  ● 材料输入压力 40 - 80 bar– 腔阀（允许压力 160 bar）

  ● 材料输入压力 3-20 / 3-50 bar– 针式计量阀

  ● 气动压力 2 – 8 bar

  ● 通过磁槽传感器检测行程

  ● 回吸效应（室阀）

  ● 特殊墨盒唇形密封

  ● 粘度范围 100 – 1 000 000 mPa.s

选项：

  ● 5/2气动控制阀

  ● 用于喷涂空气的 3/2 气动控制阀

  ● 控制磁性非接触式传感器 00012.20 PNP 或 00012.21 NPN

  ● 气动401-03-50或电控401-03-60手柄

  ● 加热

  ● 广泛的扩展喷嘴

技术规格 – 腔阀：

Technická 数据 jehlové 轻松地：

文章编号	每次拍摄的计量量	压力材料（巴）	材料输入	空气输入
450-20-05	0,003-0,2 厘米3	3 - 20 巴	1/4 英寸	Ø  6
450-20-06	0,003-0,2 厘米3	3 - 20 巴	1/4 英寸	Ø  6

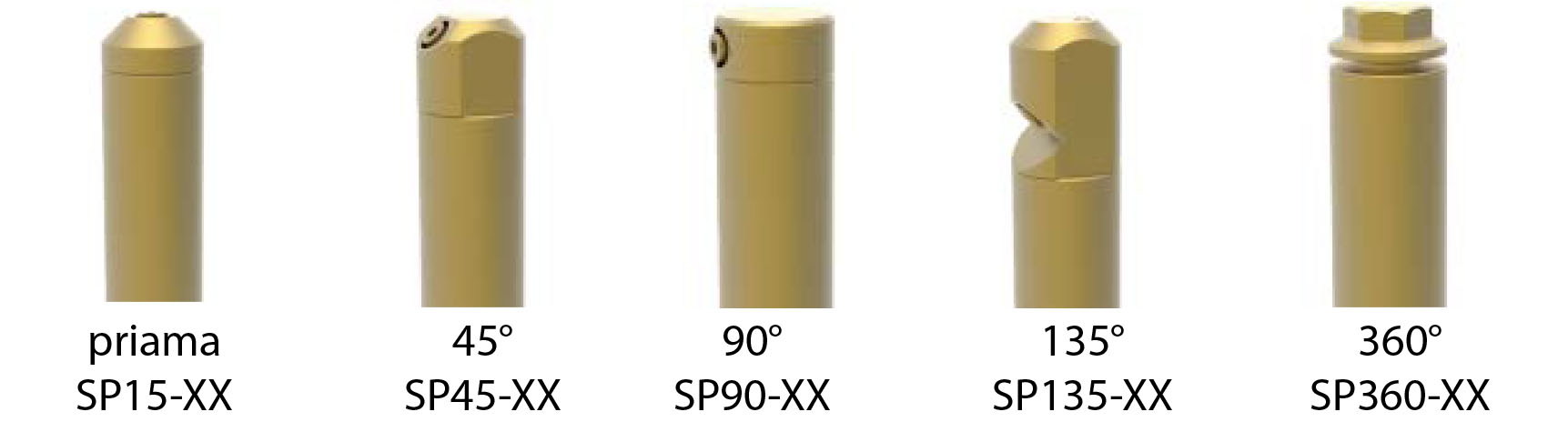

空气帽 – 圆形喷雾锥 15˚  描述 SP15-0-03/05/08/10

加长喷嘴的基本概览
喷嘴可根据个人要求提供各种长度和外径/内径
