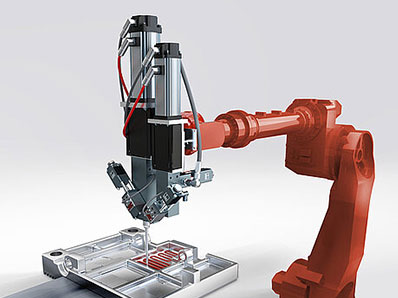

Vectomix TC是专门针对计量、混合和导热材料应用开发的。应用于必须持续导热和散热的情况，例如电池、电子元件。导热材料中含有较高比例的填料。因此，vectomix TC选用更耐磨的不锈钢材质，可减少磨损。
Vectomix TC由两个不同规格的柱塞定量涂胶单元组成，可以组合在一起使用。这种模块化结构可以实现多样化应用以及不同的混合比和流量比例。
这两个定量涂胶单元都有各自独立的驱动单元。这使得它们可以单独控制，也意味着可以更精准地调整和控制混合比。在计量过程中也可以通过模拟信号来修改排量，以确保胶条首尾连接效果更好。
通过集成的执行器和传感器以及智能软件的支持，vectomix TC计量系统具有更高的可靠性。
通过一个带触摸屏的控制单元来控制计量。可以在控制单元中配置vectomix TC可能的多种应用选项，将其存储在不同的计量过程中，并在Profibus/Profinet中调取。例如，在机器人应用中，控制单元还可以控制速度与流量。
▪ 采用适合加工磨损性材料的特殊材料和涂层，使用寿命长
▪ 驱动柱塞和定量柱塞之间有补偿联轴器，因此磨损小，维护量少
▪ 模块化结构，可调节混合比和流量
▪ 有两个独立伺服驱动器，实现了变速和高精度
▪ 可输出点状或珠状
▪ 可多次喷射，操作时间短
▪ 计量腔有压力监测功能，通过预压调整可达到更好的计量效果
▪ 自动检查漏胶
▪ 通过密封液密封柱塞
▪ 使用一次性混合管
| 孔径 | Ø 6/6 | Ø 10/10 | Ø 20/20 | Ø 36/36 |
|---|---|---|---|---|
| 大定量* | 3.6 ml | 15.6 ml | 62 ml | 202 ml |
| 小定量* (5 mm stroke) | 0.3 ml | 0.8 ml | 3.2 ml | 10.2 ml |
| 定量行程 | 65 mm | 100 mm | 100 mm | 100 mm |
| 大流量** (Vmax) | 5,5 ml/s | 15,6 ml/s | 62 ml/s | 202 ml/s |
| 混合比** | 100:100 to 100:5*** | 100:100 to 100:5*** | 100:100 to 100:5*** | 100:100 to 100:5*** |
| 小定量时间 (Full stroke)** | 0.65 s | 1.0 s | 1.0 s | 1.0 s |
| 小循环时间 (全形成)** | 2.5 s | 3.0 s | 3.0 s | 3.0 s |
| 大压力 | 160 bar | 160 bar | 100 bar | 100 bar |
| 小压力 | 3 bar | 3 bar | 3 bar | 3 bar |
| 工作压力 | 160 bar | 160 bar | 100 bar | 100 bar |
| 粘度范围 | 50 -1.000.000 mPa s | 50 -1.000.000 mPa s | 50 -1.000.000 mPa s | 50 -1.000.000 mPa s |
| 供应电源 | 400 VAC 3/N/PE / 50/60 Hz 230 VAC L/N/PE / 50/60 Hz 220-240 VAC 3/PE / 50/60Hz | 400 VAC 3/N/PE / 50/60 Hz 230 VAC L/N/PE / 50/60 Hz 220-240 VAC 3/PE / 50/60Hz | 400 VAC 3/N/PE / 50/60 Hz 230 VAC L/N/PE / 50/60 Hz 220-240 VAC 3/PE / 50/60Hz | 400 VAC 3/N/PE / 50/60 Hz 230 VAC L/N/PE / 50/60 Hz 220-240 VAC 3/PE / 50/60Hz |
| 尺寸 | 415 x 350 x 544 mm | 415 x 365 x 709 mm | 415 x 365 x 719 mm | 449 x 390 x 825 mm |
| 重量 | 约. 19.3 kg | approx. 24.3 kg | 约. 30.3 kg | 约. 55.3 kg |
* 体积混合比1：1
* * 取决于材料特性、材料的进料压力和选用的材料压缩类型
* * * 可根据需要提供更小混合比
可根据需要提供不同的柱塞
